Blackmagic ATEM Talkback Converter 4K

ATEM Talkback Converter 4K обеспечивает двустороннюю связь с восемью камерами посредствомSDI-сигнала. Так же, как на Blackmagic Studio Camera и ATEM Camera Converter, для этого используются каналы 15 и 16. Интерфейс 12G-SDI с BNC-разъемом поддерживает работу со всеми разновидностями SD, HD и Ultra HD вплоть до 2160p60. Есть специальное гнездо для установки дополнительного оптического модуля SFP. Предусмотрены кнопки двусторонней связи, разъем для профессиональной гарнитуры, сквозной порт для подключения более восьми камер и микрофонный вход.

ATEM Studio Converter и ATEM Camera Converter

Трансляция из центра событий по оптоволоконному кабелю

ATEM Camera Converter и ATEM Studio Converter позволяют размещать эфирные камеры на большом удалении от видеомикшера. ATEM Camera Converter отличается исключительно прочным корпусом и представляет собой оптоволоконный преобразователь, который поддерживает двустороннюю связь и индикацию состояния, имеет микрофонные входы и оснащен встроенной емкой батареей. Используя доступные оптоволоконные кабели, с его помощью можно без потери качества передавать изображение в обоих направлениях вместе со звуком и служебными сигналами на расстояние до 45 км!

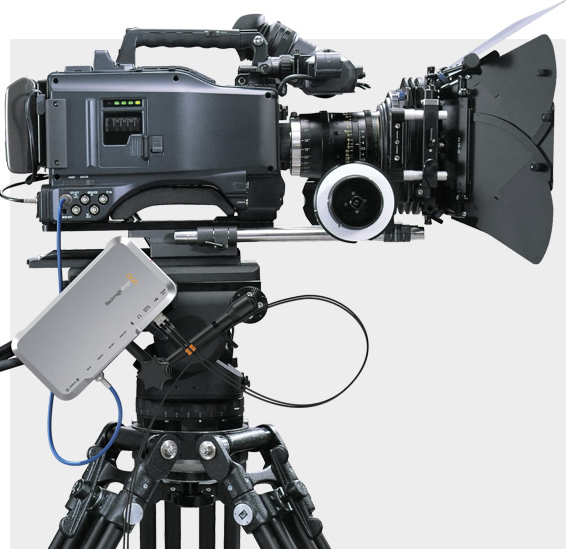

Подключение камер прямого эфира

Идеальное решение для освещения событий в реальном времени

Конвертеры ATEM будут незаменимы для показа живых концертов и спортивных мероприятий,когда камеры размещают в удаленных местах на большом расстоянии от эфирного видеомикшера. Для взаимодействия между операторами и режиссером к каждому ATEM Studio Converter можно подключить до четырех ATEM Camera Converter, чтобы передавать сигналы двусторонней связи по каналам 15 и 16 SDI-оптоволоконного соединения.

Конвертеры ATEM

Решение для эфирного вещания

В линейке конвертеров ATEM есть две модели, которые предназначены для установки на противоположных концах конфигурации. ATEM Camera Converter преобразует изображение SDI- или HDMI-камеры для передачи по оптоволоконному кабелю вместе со звуком из внешнего источника и сигналами двусторонней связи. Его корпус из полированного алюминия отличается малым весом и прочностью, а встроенная батарея обеспечивает длительную работу в мобильных условиях. ATEM Studio Converter допускает размещение в стойке и имеет четыре двунаправленных оптических интерфейса, позволяющих подключать несколько устройств для преобразования оптического сигнала в SDI и вывода звука на XLR-разъемы.

Оптоволоконное соединение

Передача сигнала на расстояние до 45 км

Для подключения конвертеров ATEM используются стандартные одномодовые кабели с разъемами LC, позволяющие в разы увеличить протяженность тракта по сравнению с традиционными медными кабелями. Оптоволокно доступно по цене и поэтому широко применяется при создании компьютерных сетей. ATEM Camera Converter и ATEM Studio Converter соответствуют спецификациям SMPTE для оптоволоконного соединения с длиной волны 1310 нм, что дает возможность передавать сигнал на расстояние до 45 км!

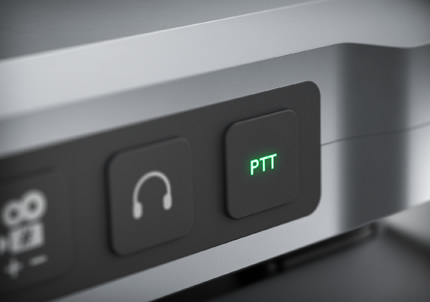

Двусторонняя связь

В динамичных условиях прямого эфира крайне важно синхронизировать действия режиссера и операторов камер. ATEM Camera Converter и ATEM Studio Converter позволяют встраивать звукв SDI-поток и передавать сигналы двусторонней связи на редко используемых каналах 15 и 16. ATEM Camera Converter допускает подключение обычных наушников для ПК и iPhone, а ATEM Studio Converter — самой разной профессиональной гарнитуры. Модель ATEM Studio Converter также оснащена встроенным микрофонным входом и динамиком, давая возможность работать без наушников.

Индикация

Чтобы оператор случайно не изменил ракурс во время трансляции на многомиллионную аудиторию, он должен знать, когда его материал идет в эфир. ATEM Camera Converter и ATEM Studio Converter поддерживают индикацию состояния при подключении к программномуSDI-выходу видеомикшеров ATEM. Когда камера передает изображение в эфир, на ATEM Camera Converter загорается красный светодиод, а выводимые SDI- и HDMI-сигналы содержат красную рамку.

Эргономичный дизайн

Цельный корпус из алюминия

ATEM Camera Converter имеет цельный корпус из алюминия, рассчитанный на ежедневную эксплуатацию в условиях прямого эфира. Если использовать зажим для крепления к ремню,управлять камерой будет легко даже при подключенной гарнитуре. Передняя панель ATEM Studio Converter также выполнена из алюминия и отличается исключительной прочностью, имеет разъемы для микрофона и наушников, кнопки для включения двусторонней связи, встроенный динамик и возможность регулировки громкости. Все видео- и аудиоинтерфейсы находятся на задней панели,а интегрированный блок питания обеспечивает работу с диапазоном напряжения 110-240 В.

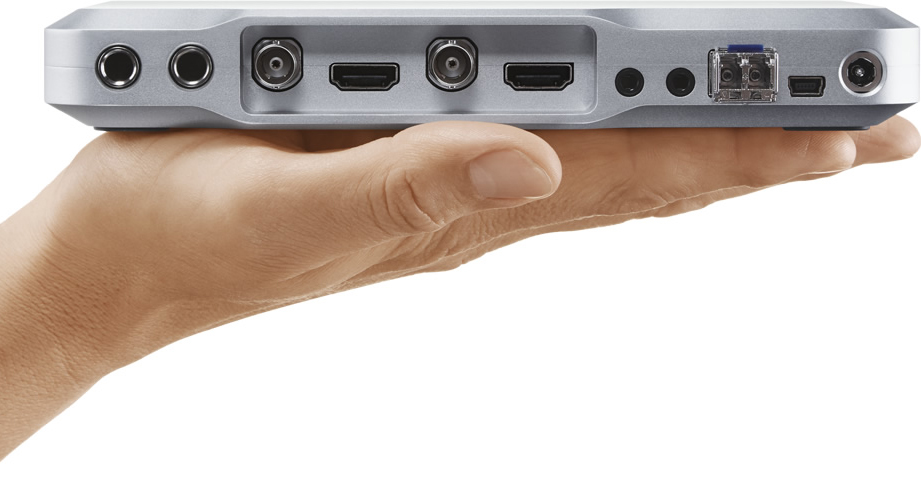

Высококачественные разъемы

Использование профессиональных и бытовых камер

ATEM Camera Converter оснащен SDI- и HDMI-входами для подключения профессиональной и бытовой съемочной техники. Чтобы выполнять наложение дополнительной звуковой дорожки с помощью микрофона или на линейном уровне, предусмотрены два стереоразъема диаметром 1/4 дюйма. На ATEM Studio Converter есть четыре двунаправленных интерфейса для преобразования сигнала каждой камеры между оптоволокном и SDI с выводом балансного аналогового звука на XLR. Эта модель имеет сквозной программный SDI-вход, а также AES/EBU-разъемы для микрофона и наушников, если нужно создать замкнутую конфигурацию из нескольких конвертеров.

Удобное программное управление

Возможность регулярного обновления

Утилита Converter Utility, совместимая с операционными системами Mac OS X и Windows,позволяет быстро настраивать опции преобразования, в том числе присваивать номера камерам и регулировать уровень звука. С ее помощью можно обновлять прошивку конвертеров ATEM через порт USB, добавляя поддержку последних функций и недавно появившихся форматов видео.
